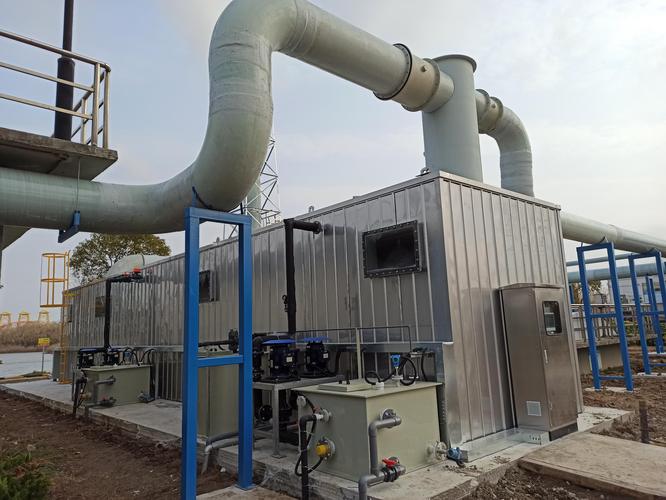

污水除臭設備的內部結構通常包括以下幾個關鍵部分：

1. 預洗池：這部分的主要作用是去除臭氣中的***顆粒塵埃，并通過噴淋法除去惡臭氣體中可溶于水的成分。同時，預洗池還會補充水分，保證生物段的生物活性。預洗池通常分為進水、填料層和噴淋層。在***底層的是進氣層，布氣層內設有支撐鋼架，用于搭承有機玻璃鋼隔柵。格柵之上是填料層，***上端則是噴淋層。

2. 生物濾池或塔式結構：生物除臭設備的這一部分主要利用微生物的代謝作用來去除惡臭。根據形態不同，可以分為濾池形式和塔式。生化除臭設備除了結構不同外，還有噴淋口布置和填料的不同，這些結構和填料的差異對處理效果有較***的影響。

3. 凈化塔：除臭設備可能還包括一個凈化塔，廢氣通過風管引入凈化塔，經過填料層，與氫氧化鈉溶液進行氣液兩相充分接觸吸收中和反應。廢氣經過凈化后，再經除霧板脫水除霧后由風機排入***氣。吸收液在塔底經水泵增壓后在塔***噴淋而下，再回流至塔底循環使用。除臭設備由圓形塔體，用法蘭分段聯接而成，由進風段、壓力室、鼓泡貯液箱、兩級噴淋段、旋流板、出風錐帽等組成。



綜上所述，污水除臭設備的設計旨在通過物理和生物的方法有效去除惡臭，其內部結構的設計有助于實現這一目標。每個部分都發揮著重要的作用，從預清洗到生物降解，再到化學吸收，共同構成了一個高效的除臭系統。
